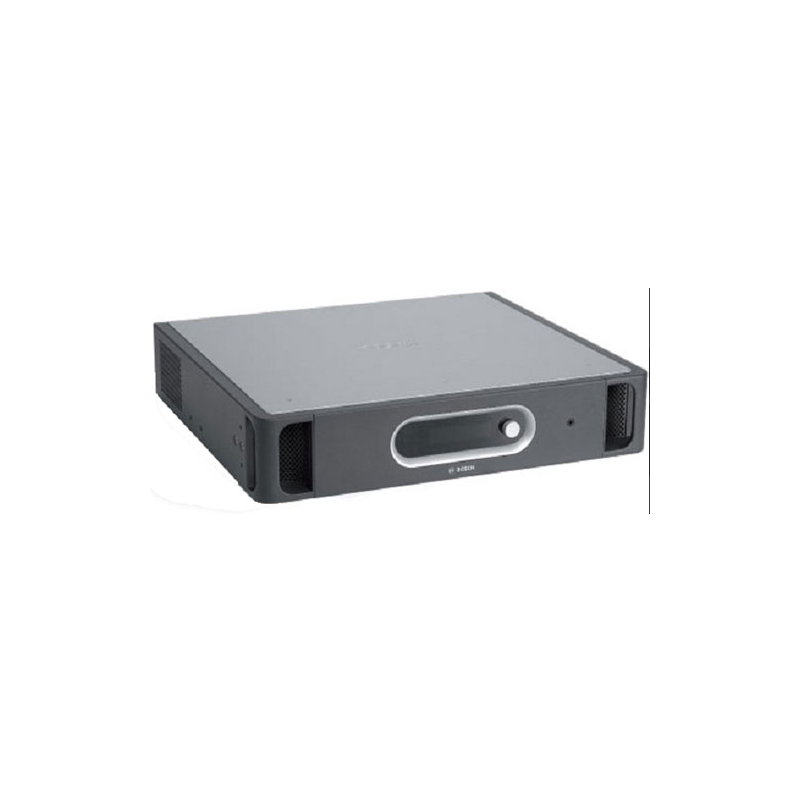

Bộ mở rộng tín hiệu audio analog Bosch PRS-4AEX4
I. Điểm nổi bật của bộ mở rộng tín hiệu audio analog Bosch PRS-4AEX4:
Thiết bị mở rộng âm thanh có bốn đầu vào âm thanh analog bị cô lập. Hai trong số này có thể lựa chọn giữa micrô và đường dây. Hai đầu vào kia là các đầu vào dòng cố định. Expander có bốn đầu ra dòng âm thanh analog bị cô lập. Nó có tích hợp xử lý âm thanh kỹ thuật số có khả năng của ba tham số và hai bộ phận cân bằng kệ cho tất cả các âm thanh trong và đầu ra.
Họ cũng có một tín hiệu giám sát 20 kHz có thể lựa chọn. Màn hình 2 x 16 ký tự và điều khiển quay cho phép truy vấn trạng thái cục bộ. Màn hình hiển thị số đọc VU-mét khi chế độ giám sát âm thanh hoạt động. Âm thanh cũng có thể được theo dõi bằng cách sử dụng tai nghe.
Tám đầu vào điều khiển được lập trình tự do cho các hành động của hệ thống và ưu tiên có thể được gán cho các đầu vào này. Mỗi đầu vào điều khiển có khả năng giám sát đường dây đính kèm để mở và đoản mạch. Năm đầu ra điều khiển được tự do rogrammable cho các lỗi và các hành động liên quan đến cuộc gọi.
Thiết bị mở rộng âm thanh hỗ trợ cáp mạng dự phòng. Mạng có thể là một nhánh đơn hoặc vòng lặp dự phòng. Thiết bị được cấp nguồn từ bộ điều khiển mạng thông qua cáp mạng. Expander là selfmonitoring và liên tục báo cáo trạng thái của nó cho bộ điều khiển mạng.
II. Tính năng chính của bộ mở rộng tín hiệu audio analog Bosch PRS-4AEX4:
- Four audio inputs – two selectable mic/line and two line input
- Four line audio outputs
- Eight supervised control inputs and five control outputs
- Audio processing functions
- Redundant network connection
III. Thông số kỹ thuật của sản phẩm bộ mở rộng tín hiệu audio analog Bosch PRS-4AEX4:
| Mã sản phẩm | PRS-4AEX4 |
| Hãng sản xuất | Bosch |
| Sự tiêu thụ năng lượng | 9 W (DC) |
| Phản hồi thường xuyên | 20 Hz to 20 kHz (-3 dB) |
| 2 x Đầu vào dòng |
| Kết nối | 3-pin XLR và 2 cinch (cho mỗi dòng) |
| S/N | > 87 dBA ở mức tối đa |
| CMRR | >40 dB |
| Phạm vi đầu vào | +6 dBV to +18 dBV (XLR)
-6 dBV to +6 dBV (cinch) |
| 2 x Đầu vào micrô / đường truyền |
| Kết nối | 3-pin XLR và 2 cinch (cho mỗi dòng) |
| Mức đầu vào danh nghĩa | -57 dBV |
| S/N | >62 dBA with 25 dB headroom |
| CMRR | >55 dB at 100 Hz |
| Trở kháng đầu vào | 1360 ohm |
| Cung cấp Phantom | 12 V ±1 V at 15 mA |
| Phạm vi đầu vào | -7 dB đến 8 dB ref mức đầu vào danh nghĩa |
| 4 Đầu ra dòng |
| Kết nối | XLR và 2 cinch (cho mỗi dòng) |
| Trở kháng đầu ra | |
| S/N | >89 dBA at maximum level |
| Crosstalk | |
| Dải tín hiệu | -12 dBV to +18 dBV (XLR)
-24 dBV to +6 dBV (cinch) |
| Biến dạng ở 1 kHz | <0.05% |
| 8 Kiểm soát đầu vào |
| Kết nối | Tháo rời thiết bị đầu cuối vít |
| Hoạt động | Đóng liên lạc (có giám sát) |
| 5 kiểm soát đầu ra |
| Kết nối | Tháo rời thiết bị đầu cuối vít |
| Kích thước (H x W x D) | cho bàn, với bàn chân : 92 x 440 x 400 mm
cho giá 19 ”, có giá đỡ : 88 x 483 x 400 mm |
| Cân nặng | 6,2 kg |
| Gắn kết | Bàn, 19 "-rack |
| Màu | Than (PH 10736) bằng bạc |
| Nhiệt độ hoạt động | -5 ° C đến +55 ° C |
| Nhiệt độ lưu trữ và vận chuyển | -20 ° C đến +70 ° C |
| Độ ẩm | 15% đến 90% |
| Áp suất không khí | 600 đến 1100 hPa |
